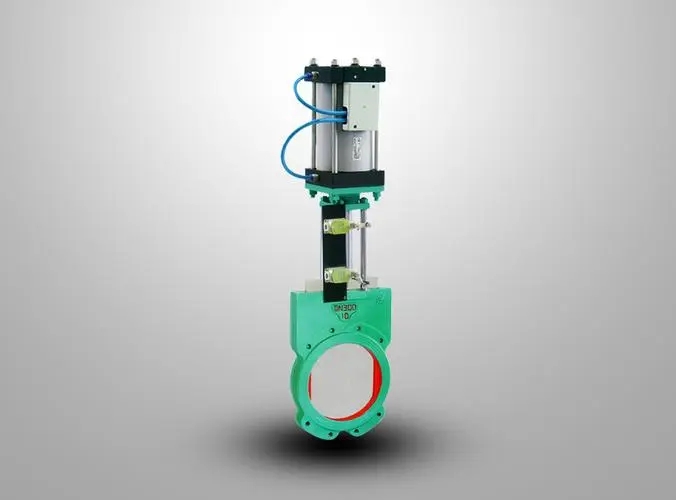

刀型漿液閥工作原理（圖）

來源：nvqia.cn作者：上海凱利科閥門有限公司更新時間：2023-03-17 09:03:07

刀型漿液閥又叫刀閘閥，是一種啟閉件由閘板組成的一種新型閥門，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為50,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性，彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。

目前國內刀型漿液閥常規參數如下：

【閥體材質】：鑄鐵，鑄鋼，不銹鋼

【閥板材質】：304，316

【密封閥座】：PTFE，堆焊STL

【壓力等級】：0.6－2.5MPa

【公稱通徑】：DN50-DN1200

【結構形式】：平板式

【連接方式】：對夾，

【電壓范圍】：380V/660V 50/60HZ DC24V/12V +10%到-10%

【溫度范圍】：PTFE:-30~150°C,WCB：-30～425℃ ,316L:-30~900°C

【電動執行器】：開關型、調節型；整體型，防爆型電動執行器
